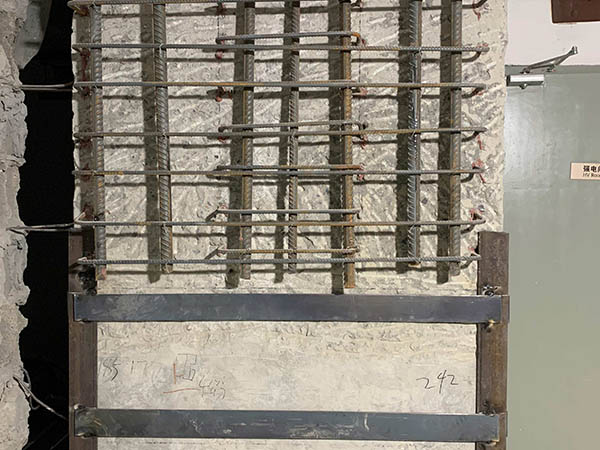

植筋加固是一項針對混凝土結構較簡捷、有效的連接與錨固的技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于建筑物的加固改造工程。
簡介
植筋加固技術，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。它是對工程中沒有預埋鋼筋的一種有效補救措施 。
簡介
植筋加固技術，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。它是對工程中沒有預埋鋼筋的一種有效補救措施
相關技術
“植筋”技術是一項針對混凝土結構較簡捷、有效的連接與錨固技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于已有建筑物的加固改造工程，如：施邦工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。
采用植筋技術對混凝土結構進行加固改造時，原構件的混凝土強度等級應按現場檢測結果確定。
當采用HRB335級鋼筋種植時，原構件的混凝土強度等級不得低于C15；當采用HRB400級鋼筋種植時，原構件的混凝土不得低于C20。
若需采用HPB235級鋼筋種植時，鋼筋的直徑不得大于12mm，原構件的混凝土強度等級不的低于C20。
技術標準
國標GB-50367-2006 混凝土結構加固設計規范中明確規定了植筋加固的相關要求參數。
工藝流程
步驟一：鉆孔
根據設計圖的配筋位置及數量，錯開原結構鋼筋位置，標注出植筋位置。 用沖擊鉆鉆孔，鉆頭直徑應比鋼筋直徑大5mm左右，鋼筋選用φ25鋼筋，鉆頭選用φ30的合金鋼鉆頭?？咨畲笮?5d(375mm)，實際鉆深400mm。鉆孔時，鉆頭始終與柱面保持垂直。
步驟二：清孔除塵
清空除塵是植筋中最重要的一個環節，因為孔鉆完后內部會有很多灰粉、灰渣，直接影響植筋的質量，所以一定要把孔內雜物清理干凈。方法是：用防脫毛毛刷，套上加長棒，伸至孔底，把灰塵、碎渣帶出，再用壓縮空氣，吹出孔內浮塵，來回三遍，吹完后再用脫脂棉沾酒精或丙酮擦洗孔內壁。但不能用水擦洗，因酒精和丙酮易揮發，水不易揮發。用水擦洗后孔內不會很快干燥。鉆孔清洗完后要請設計等有關單位驗收，合格后方可注膠。
步驟三：注膠
植筋膠是AB組分專用成品，取一組強力植筋膠，裝進套筒內，安置到專用手動注射器上，慢慢扣動板機，排出鉑包口處較稀的膠液廢棄不用，然后將螺旋混合嘴伸入孔底，如長度不夠可用塑料管加長，然后扣動板機，板機孔動一次注射器后退一下，這樣能排出孔內空氣。為了使鋼筋植入后孔內膠液飽滿，又不能使膠液外流，孔內注膠達到80%即可?？變?nèi)注滿膠后應立即植筋。
步驟四：植筋
在注膠前梁底模板就已支好，便于植筋后鋼筋定位。植筋前要把鋼筋植入部分用鋼絲刷反復刷，清除銹污，再用酒精或丙酮清洗。鉆孔內注完膠后，把經除銹處理過的鋼筋立即放入孔口，然后慢慢單向旋入，不可中途逆向反轉，直至鋼筋伸入孔底。
步驟五：固化
鋼筋植入后，在梁底模板上定位，在強力植筋膠完全固化前不能振動鋼筋。強力植筋膠在常溫下就可完成固化，按膠水說明書中指定固化時間待其固化后便可進行下道工序施工。
步驟六：檢驗
在植筋施工前，要對所用鋼筋及植筋膠進行現場拉拔試驗，以確定鋼筋及植筋膠是否符合設計要求。
方法是：制作與要植筋部位混凝土構件相同強度等級的混凝土試件，按植筋步驟，植入3組鋼筋，待植筋膠完全固化后，進行拉拔實驗。實驗用專用的鋼筋測力計，當加力達到Ⅱ級鋼筋屈服強度（450N/mm2）時，出現頸縮現象，繼而拉斷。
測試時測力計施加于卡具的力應符合FC≥FYK（FC：測力計施加的力，N/mm2；FYK：鋼筋的屈服強度，N/mm2）試驗需證明：植筋用的植筋膠強度大于鋼筋的屈服強度，植筋的破壞是鋼筋的屈服破壞，不是膠的粘結破壞，這表明鋼筋和植筋膠都是合格的。
植筋后進行非破損性拉拔試驗，用來檢測工作狀態下的植筋質量，檢測的數量是植筋總數的10%。 檢測中，測力計施加的力要小于鋼筋的屈服強度、大于由設計部門提供的植筋設計錨固力值。公式為：FM
步驟七：綁筋、支模、澆注混凝土
鋼筋在抗拉拔試驗合格后就可按施工圖開始綁筋、支模、澆注混凝土 。
注意事項
1、植筋后，一般不允許在所植鋼筋上焊接，如確實需要焊接時，焊點距離基材混凝土表面應大于15d，且應采用冰水浸漬的毛巾包裹植筋外露部分的根部。
2、承臺圍堰必須牢固，確保在植筋期間不能有水流入承臺范圍，承臺要保持干燥。如果不能保障承臺干燥，那此方案不可行。
3、注意天氣變化，植筋施工開始前要查看天氣預備，要確保在植筋施工期間天氣狀況良好，不要在陰雨天氣施工。針對本工程在廠房內部施工，故無需考慮天氣因素的影響。
4、鋼筋必須按要求除銹，鋼筋表明不能有油漬等雜物。
5、植筋所用的錨固膠必須是合格產品，各項性能指標要符合規范要求。
6、為了保證植筋質量，必須避免第四條中提到的影響植筋質量缺陷的各個因素發生，從工、料、機、工藝、環境以及方法等幾個方面綜合考慮，要做到萬無一失。
7、植筋施工用電要按照項目的用電規程操作，避免違章。
8、植筋所用的設備及機具必須按找該設備或機具的操作規程操作，不允許違章操作。
9、植筋所用的材料不能到處亂扔污染環境。
應用領域
1、建筑物新增梁、樓板、墻體、立柱等。
2、墻體、柱、梁等加固。
3、對橋梁，柱加大斷面植筋，柱加牛腿，水平植筋。
4、墻體加厚拉結植筋。
5、結構加層柱頭拉結鋼筋，梁體接長水平植筋，梁上加柱，垂直植筋，基礎、連續墻植筋，預制梁修復植筋。
6、幕墻埋件。
7、機械設備固定。
8、巖石，磚砌體等錨固。
植筋膠
植筋的主要理論基礎——新植筋理論，并對錨固膠的耐久性能等提出的很高的要求。
混凝土結構加固改造工程中，植筋使用的粘結劑分為兩類：
1、以水泥為主成分，與膨脹劑等組成的普通粘結劑；
2、以聚氮酯甲基丙烯酸酯，或乙烯基酯甲基丙烯酸酯，或改性環氧樹脂等為主成分，與水泥、石英砂等組成的高性能粘結劑
